一、簡述

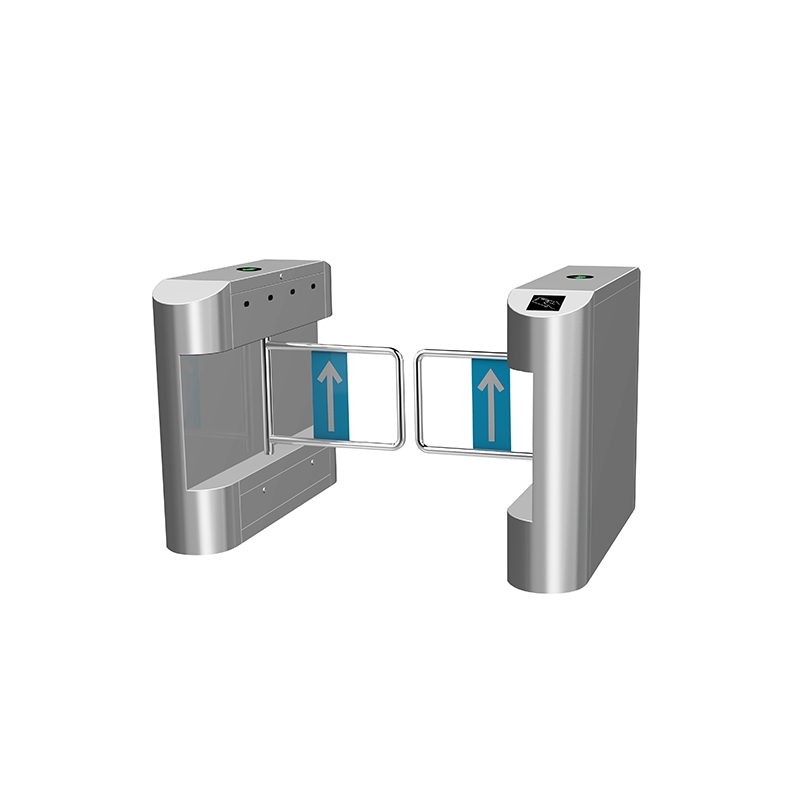

     普通圓弧擺閘是我公司自行設計的一款擺閘外型，其機箱機箱空間大，方便集成控制系統，標配新款擺閘機芯的一款智能通道閘機設備。該擺閘配合紅外信號，可嚴謹控制行人出入。讀卡放擋擺自動轉動90度后停止，行過通過后通過紅外檢測信號使擋擺回位。把獨特的機械傳動、微處理器控制及各種讀寫技術有機地融為一體，通過配置不同的讀寫設備，即可完成對通道通行的智能化控制與管理，解決行人出入口通道所有的控制問題，被廣泛用于工廠，小區，會展中心，體育場館，旅游景區等場所。
二、特點
1.      不銹鋼箱體，外型新穎美觀，堅固耐用；
2.      具有個性化的安裝介面（方便集成磁卡、條碼卡、ID卡、IC卡等讀寫設備）；
3.      運行平穩，緩沖柔和，噪音小，無機械沖擊；
4.      具有明確的通行指示功能，提示通行狀態（可通行“→”，禁止通行“×”）。
5.      標配紅外檢測接口，方便實現檢測復位或闖關報警功能；
6.      具有故障自檢及報警提示功能，方便用戶的維護使用；
7.      可編和閘機控制，具有多種工作模式可供選擇，可設置單向或雙向控制（由用戶通過控制板按鈕進行設置）；
8.      具有斷電自動開閘放行，通電自動關閉功能，符合消防安全要求；
9.      具有遠距離控制開部、關閘功能，以滿足用戶的特殊需求及消防安全要求；
10. 具有統一、標準的對外電氣接口，可與各種讀寫設備自由對接，便于系統集成，并可通過管理計算機實現遠程控制與管理；
11. 具有自動復位功能。讀卡后，通行者在規定的時間內未通行時，系統將自動取消通行者本次通行權限，且限制的通行時間可由管理人員自行設定；
三、組成
1.      橋式擺閘機芯（I單機芯/II雙機芯）
2.      閘機外殼（1.5厚304#不銹鋼）
3.      立式擺閘機主控制板
4.      閘機電源（DC24V/3A）
5.      后備蓄電池（斷電開閘）
6.      閘機通行指示燈（標配）
7.      閘機通道狀態指示燈（選購）
8.      紅外對射（標配四對）
四、技術參數
1.      外型尺寸：1200mm(L)×250mm(W)×1000mm（Ｈ）
2.      結構：1.5厚304號不銹鋼外殼
3.      重量：70Kg
4.      擺臂長：500mm～900mm(標準為60CM)
5.      擺臂最大承受力：60Kg
6.      擺臂傳動角度：180度
7.      擺動方向：?jiǎn)蜗?、雙向
8.      擺閘工作電源：AC220V±10％
9.      驅動電機： 直流有刷電機 160W/24V
10. 電機轉速： 1600轉/分
11. 通行速度：40人/分鐘（常開），25-30人/分鐘（常閉）
12. 閘門開、關時間： 1-2秒
13. 上電后進入通行狀態所需時間： 3秒
14. 出現故障后的自動復位時間：10秒
15. 工作環境：室內、室外
16. 溫度：-30℃~60℃
17. 濕度：5％~90％
18. 機械壽命：300萬次以上
19. 使用壽命：10年
20. 保護等級：IP45
五、控制接口
1.      二路+12V電平信號或脈寬＞100ms的DC12V 脈沖信號輸入控制出入；
2.       一路繼電器輸入遠程控制閘機落桿；
3.      二路高低電平閘機計數信號輸出。
4.      通信接口： RS485電器標準（通信距離：≤1200米）
